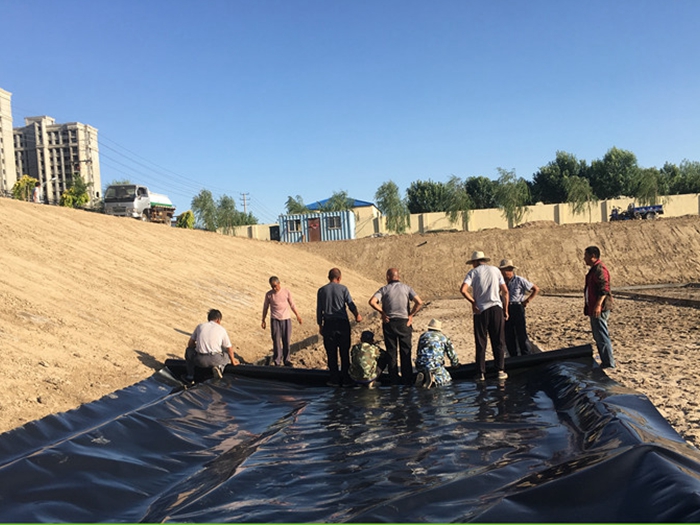

HDPE 土工膜在卷材搬運、鋪設、回填過程中，難免會出現劃傷、小孔、裂口。一旦出現破損，必須及時修復，微小孔洞如果置之不理，后期水壓、土體應力作用下裂口持續擴張，會造成滲漏隱患。土工膜修復主要分為熱熔焊接補丁修補、專用膠粘接修補兩大類，兩種修補方式適用工況不一樣，很多工地不分場景亂用修補膠，修補完短時間再次開裂脫落，達不到防滲修復效果。

熱熔焊接補丁修復，是 HDPE 土工膜優先推薦的修復工藝。補丁材質必須和原有土工膜材質相同，同材質 HDPE 膜裁剪成補丁，補丁要比破損孔洞四周大出至少 10?15cm，保證足夠搭接寬度。修補前，把破損位置周邊清理干凈，去除泥土、水漬、油污，保持膜面干燥潔凈。使用熱楔焊機或者熱風焊槍將補丁和母材熱熔融為一體。焊接完成后，對修補位置做檢測，真空檢測核查焊縫密封性。

熱熔焊接優勢：補丁和母材熔接為一體，強度高、耐水壓、耐老化，適用于絕大多數正式防滲工程，水池、填埋場、尾礦庫等重點防滲部位優先焊接修補。局限性：低溫潮濕環境無法施工，膜面有水、結霜時熱熔焊接無法保證焊接質量，戶外大風低溫條件施工難度上升。

第二種，土工膜專用修補膠粘接修復。修補膠一般用于不方便熱熔焊接的特殊位置，比如狹小轉角、已經覆土無法使用焊機的局部，或者低溫環境臨時搶修。這里需要注意，普通膠、建筑膠水不能拿來修補 HDPE 土工膜，普通膠水和聚乙烯材料不粘接，短期看似粘住，遇水之后很快脫落，必須選用土工膜配套專用膠。

粘接修補施工要點：破損區域打磨，去除膜面氧化層，擦拭干凈油污水汽；補丁同樣選用 HDPE 土工膜，雙面均勻涂膠，晾置規定時間之后壓緊壓實，保證無氣泡。粘接修補受環境制約很大，低溫、高濕、有水基面粘接效果大幅下降；長期浸泡高壓水環境，粘接修補耐久性能弱于熱熔焊接。因此主防滲層重點位置，不建議以膠補作為修復手段，僅適合臨時應急。

不同破損情況處理準則：穿刺小孔，裁剪圓形補丁修補，圓形補丁避免應力集中尖角；長條裂口，不能直接對縫焊接，必須加蓋補丁，禁止簡單把裂口兩邊焊合，長條裂縫直接對焊很容易再次裂開；多處密集小破損，不建議一個個打小補丁，條件允許直接切除破損整片區域，重新鋪設小塊土工膜。

修補之后質量檢查不可省略，焊接部位優先真空檢測；膠補區域，待膠水完全固化之后，檢查有無翹邊、起泡脫粘。修補完成做好記錄，標記破損修補點位，后期運維重點巡查。

很多工程踩坑點：使用非同類材質做補丁，拿 PVC 膜補丁修補 HDPE 土工膜；膜面帶水帶泥直接修補；高壓防滲池關鍵位置只做膠補當作修復。分清兩種修補工藝優缺點，根據工程部位、環境條件選擇合適修補手段，才能真正把破損點封堵到位。

山東建通工程科技有限公司｜咨詢電話：13853495795 / 13105347799｜固話：0534-2668795｜廠址：山東省德州市陵城開發區田園路東段路北｜官網：www.lingxiushijia.com
